Einbindung von Batterien

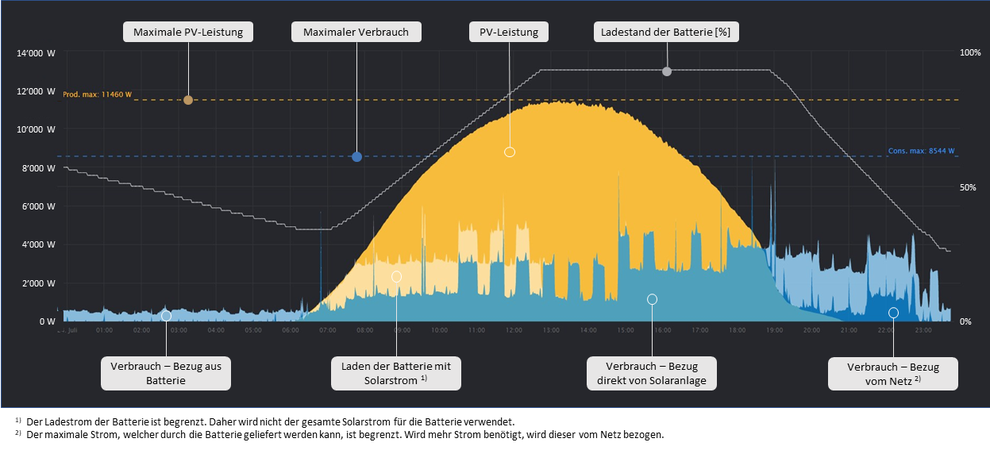

Der Solar Manager unterstützt neu die Anbindung von Batterien. Dabei wurde auch die Visualisierung erweitert. In der nachfolgenden Abbildung ist die Bedeutung der einzelnen Farben beschrieben. Dabei wurde folgende Logik angewendet:

  • Der Hausverbrauch wird weiterhin in blau dargestellt. Dabei gehören alle Blautöne zum Hausverbrauch. Mittels der verschiedenen blauen Farbvarianten wird unterschieden, woher der Strom bezogen wird (PV, Batterie, Netz)
  • Mittels der gelb überlagerten Kurve wird die PV-Leistung dargestellt. Diejenige PV-Leistung, welche in der Batterie gespeichert wird, ist in hellgelb gehalten. Diese ist in der blauen Kurve nicht enthalten, da die Energie nicht direkt verbraucht, sondern nur zwischengespeichert wird (kein unmittelbarer Hausverbrauch). Dunkelgelb ist damit diejenige Energie, welche ins Netz eingespiesen und nicht selber verbraucht wird.

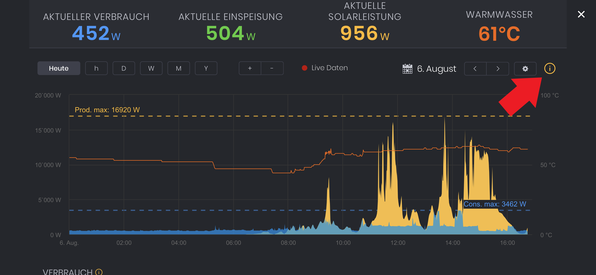

Die obige Abbildung kann auch innerhalb des Solar Managers durch Klicken auf das Info-Zeichen rechts oberhalb des Dashboards aufgerufen werden (siehe roter Pfeil in nachfolgender Abbildung; verfügbar ab Herbst 2019).
